系统概述
采用4G无线传输方式,在城市环境、郊区环境等不同位置、不同角度对重要场景和主要部位进行高质量图像拍摄,并将所拍摄的图像、声音信号通过目前最新的4G技术的无线传输系统传输到现场指挥车或监控、指挥中心。具有实时图传功能、实时定位上报功能、入网报到功能、一键紧急呼救功能和实时语音对讲功能等。通过和后台监控平台的配合,不仅能够完成事后取证和历史回溯,而且能够实现事前防范和事中监控,为监控指挥中心处理各类突发事件提供实战支持。在实战应用中机动灵活、快速反应,实现通信保障、指挥调度,图像采集传输功能,把现场情况通过无线图像传输系统高质量回传指挥中心,实现现场与异地指挥中心之间的远程图像共享,使指挥中心的指挥决策人员如临其境,及时获得现场信息,提高决策的准确性和及时性。
系统组成
4G可视化移动通信指挥系统由信息采集终端、承载网络、数据采集工作站、视音频数据管理平台以及电子云平台五部分组成。
信息采集终端通过集成在机身的音视频采集设备,将现场情况通过4G无线网络实时同步传回后端采集工作站,工作人员通过配套的采集工作站来完成诸如:数据下载、数据清空、执法仪充电、数据管理等繁琐工作。最后由电子云平台将所有采集站、终端设备都管理起来。统一管理,集中存储,统一端口。为领导层考核人员提供最优质的第一手资料。

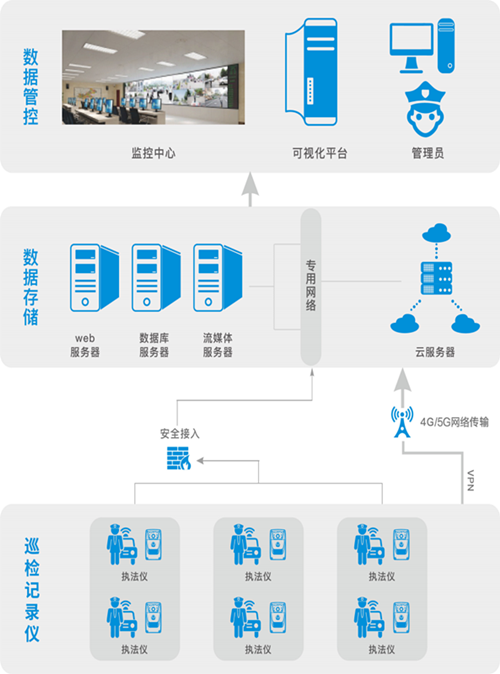

系统拓扑
系统功能
通过无线4G进行信号传输,集成音视频采集设备。将现场采集的音视频实时同步传输到后端进行处理。广泛应用于公安、交通、民防指挥、安防巡检等多个领域。采集终端配置大容量存储卡及高容量电池,可保障长时间的续航。
Ø 移动终端功能:
① 实时监控指挥及远程控制功能
② 全球定位及轨迹回放功能
③ 对讲功能
④ 1600万像素拍照及连拍功能
⑤ 高分辨率音视频同步摄录
⑥ 广角镜头设计
⑦ 重要文件标记及一键报警功能
⑧ 内置5颗红外灯,提高夜间使用能力
⑨ 激光摄像定位功能
⑩ 便捷可靠的一键式操作设计
⑪ 高强度壳体设计
⑫ 大容量存储空间的设计
⑬ 大容量锂电池,超长续航时间
⑭ 人性化设置菜单功能
Ø 采集工作站功能:
数据采集站采用一体化的设计,把移动终端的充电服务和数据上传服务、空间管理服务、时间同步服务都集成到采集站中,每当工作人员把移动终端插入到采集站的 USB 口时候,系统能自动检测到设备,并检查设备中的数据文件,如果发现有新的文件则自动上传这些新文件,上传完成后把上传过的文件清空,把空间腾出来为下次使用,在上传文件的同时采集站通过 USB 实现对移动终端的充电和时间同步服务。
Ø 电子云平台功能 视音频数据管理平台功能
① 高清视频浏览及监控指挥功能 ① 文件管理
② 实时方位图显示功能 ② 单位管理
③ 分组对讲功能 ③ 警员管理
④ 用户管理功能 ④ 信息统计
⑤ 数据存储及安全管理功能 ⑤ 日志管理
⑥ 日志管理功能 ⑥ 权限管理
⑦ 后端远程控制功能 ⑦ 系统管理
⑧ 组合检索功能 ⑧ 采集站管理
终端产品参数
操作系统: | Android 7.0 |
视频分辨率: | 支持1080P、720P 、480P高清摄像、传输 |
LED夜视红外灯: | 5颗高亮850红外LED灯,1颗高亮白光LED补光灯 |
镜 头: | 超广视角105°,畸变小于17% |
外观尺寸: | 99 * 62 * 26mm |
电池容量: | 2850mAh 聚合物 |
定位支持: | 北斗/GPS |
防护等级: | IP67 |
重 量: | 190g |
